BTTZ系列礦物絕緣電纜，國外叫Mineral Insulated Cable，國內簡稱礦物絕緣電纜或礦物絕緣類不燃性電纜。

它是目前唯一國際認可的礦物絕緣電纜，它采用高導電率的實心銅芯導線作導體，高度壓縮的粉末狀氧化鎂（MgO）作絕緣，無縫銅管作護套，經特殊工藝制作而成的現代建筑布線電纜和特殊行業（冶金、化工、石油等）用電纜。

由于其用材和結構的特殊性，決定了該產品具有有機電纜（塑料電纜）所無法比擬的電氣性能、機械性能、耐環境性能和環保性能。這種獨特的結構使導體和絕緣材料的熔點分別為1083°C和2800°C。這使電纜在火災條件下，設備同時能夠繼續在超過1000℃的溫度下仍然安全地負載運行。

什么是剛性、柔性礦物絕緣電纜？

一直以來，國內礦物絕緣電纜命名一直被以剛性、柔性來區分大類，這是由于國際上通用的氧化鎂絕緣礦物絕緣電纜（IEC 60702-1:2002）其采用導體為IEC 60228中的第1種實心導體，其不像我們常見的普通電纜采用的絞合導體或軟導體，后來由我國首創發展出來的JG/T 313標準YTTW系列金屬護套無機礦物絕緣電纜、GB/T 34926標準RTTZ系列云母帶礦物絕緣波紋銅護套電纜和一系列非采用實心導體的企業標準云母帶礦物絕緣電纜，都被行業人籠統歸類于柔性礦物絕緣電纜，僅是為了和氧化鎂礦物絕緣電纜做區分。所以，所謂的柔性礦物絕緣電纜，只是比氧化鎂礦物絕緣電纜相對更軟一些。并不能誤解為傳統中的細絲軟導體，實則剛性不剛，柔性不柔。

氧化鎂礦物絕緣電纜的分類

氧化鎂礦物絕緣電纜，國內執行標準為GB/T 13033.1-2007《額定電壓750V及以下礦物絕緣電纜及終端 第1部分：電纜》。根據電壓等級，我們分類為500V電纜（輕型）和750V電纜（重型）。有些人無法理解輕型和重型的區別，那么KVV控制電纜跟VV電力電纜你總知道是什么意思吧？大致上說，500V輕型電纜主要用于控制線路，750V重型電纜主要用于電力線路。

輕型電纜型號為BTTQ，重型電纜型號為BTTZ。

當有防腐、辨認或美觀需求時，可再擠制一層聚氧乙烯（V）或無鹵低煙（WD）聚烯烴（Y）外護套。

型號表示為：

BTTZ：重型銅芯銅護套礦物絕緣電纜

BTTVZ：重型銅芯銅護套礦物絕緣聚氯乙烯外套電纜

WD-BTTYZ：重型銅芯銅護套礦物絕緣無鹵低煙聚烯烴外套電纜

BTTQ：輕型銅芯銅護套礦物絕緣電纜

BTTVQ：輕型銅芯銅護套礦物絕緣聚氯乙烯外套電纜

WD-BTTYQ：輕型銅芯銅護套礦物絕緣無鹵低煙聚烯烴外套電纜

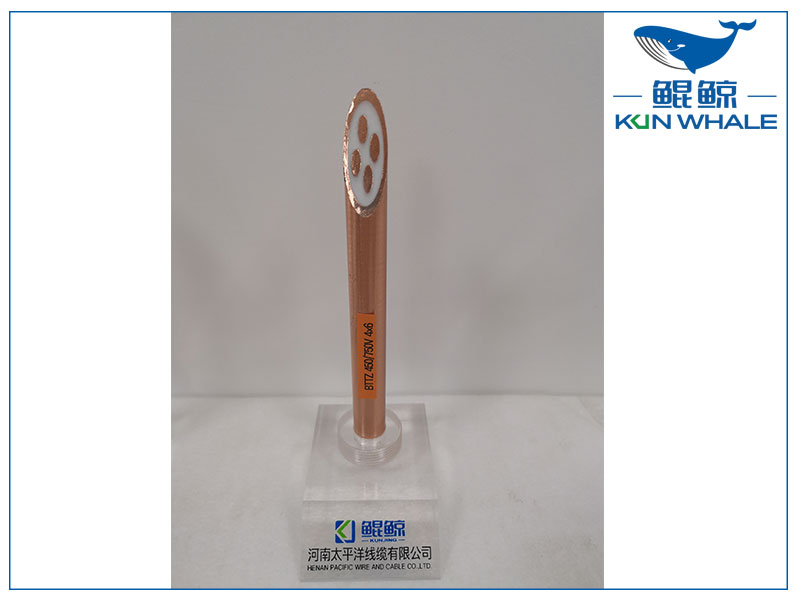

產品結構示例

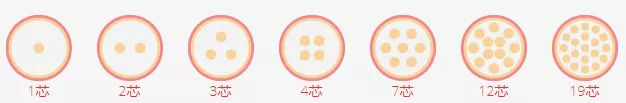

電纜的芯數：

由于氧化鎂礦物絕緣電纜采用銅管作為護套，銅護套可作為PE接地線使用，故電纜標準中并無5芯規格。

柔性礦物絕緣電纜能否取代剛性？

柔性礦物絕緣電纜是我國近幾年根據現有實際情況發展出來的自有產品，目前也發展出了國家標準GB/T 34926-2017支撐的RTTZ系列云母帶礦物絕緣電纜，已經能夠滿足我國相關防火建筑規范要求，已經可以取代很多原僅有BTTZ系列能夠應用的場景。但是同時也發展出小部分非法企業，用普通聚乙烯塑料加少量云母帶作為絕緣，試圖將這種偷工減料的塑料絕緣電纜，穿個金屬外衣，也稱為礦物絕緣電纜。何為礦物絕緣類不燃性電纜？2015年5月1日實施的由中華人民共和國住房和城鄉及中華人民共和國質量監督檢驗檢疫總局聯合發布的標準GB 50016-2014中，第377頁明確規定礦物絕緣類不燃性電纜由銅芯、礦物質絕緣材料、銅等金屬護套組成。我們呼吁所有線纜企業，開發研制出各種優秀的新型礦物絕緣電纜來優化、填補目前市場產品中的不足，但是也同時抵制這種偷換概念的行為。礦物絕緣電纜，絕緣必須是以礦物質為主材。聚乙烯加少量云母帶結構只能成為塑料絕緣，無法稱之為礦物絕緣，兩者材料成本也相差甚遠。

真假礦物絕緣電纜區分

雖然市面上的柔性礦物絕緣電纜已經能夠滿足大部分市場需求，但是氧化鎂礦物絕緣電纜的防火性能、持久性能仍然是目前市面上柔性礦物絕緣電纜無法比擬的，在大型建筑中，我們?nèi)匀唤ㄗh采用氧化鎂礦物絕緣電纜。氧化鎂絕緣電纜仍然是國際上唯一認可且有國際標準的不燃性電纜，其防火電纜地位仍然無法取代。

氧化鎂礦物絕緣電纜的優點：

耐火性：既不會燃燒也不支持燃燒，是真正意義的不燃性電纜。

高機械強度：即使在火災情況下，也能承受相當大的應力，例如彎曲，扭曲和壓扁。

高運行溫度：連續操作溫度可達250℃，較短周期可達1083°C，是銅的熔點。

接地連續性：我們的電纜不需要單獨的PE接地線，因為外部銅護套可提供優良的低電阻接地連續性。

固有隔爆屏障：使用不易燃的銅護套，高度壓實的絕緣材料可以抵抗電纜連接的設備之間的蒸汽，氣體和火焰的傳播。

柔韌：礦物絕緣電纜經過完全退火處理，因此極易延展，易于操作，以遵循現有的布線路線和不規則形狀。

不老化：礦物絕緣電纜是永久性的，并且隨著時間的推移不會減弱或降解，從而提供更長的安全壽命。

小直徑：我們的電纜的直徑小于塑料絕緣耐火電纜的等效額定值。

氣密性：不受水、石油和天然氣的影響。
